旋转测量夹具设计

2020-2-4 22:53:15浏览次数:

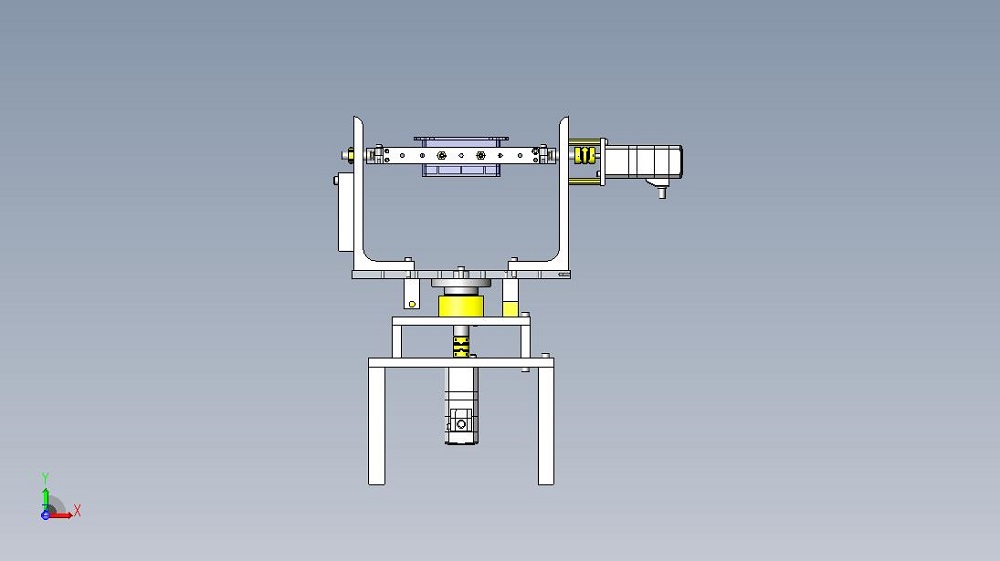

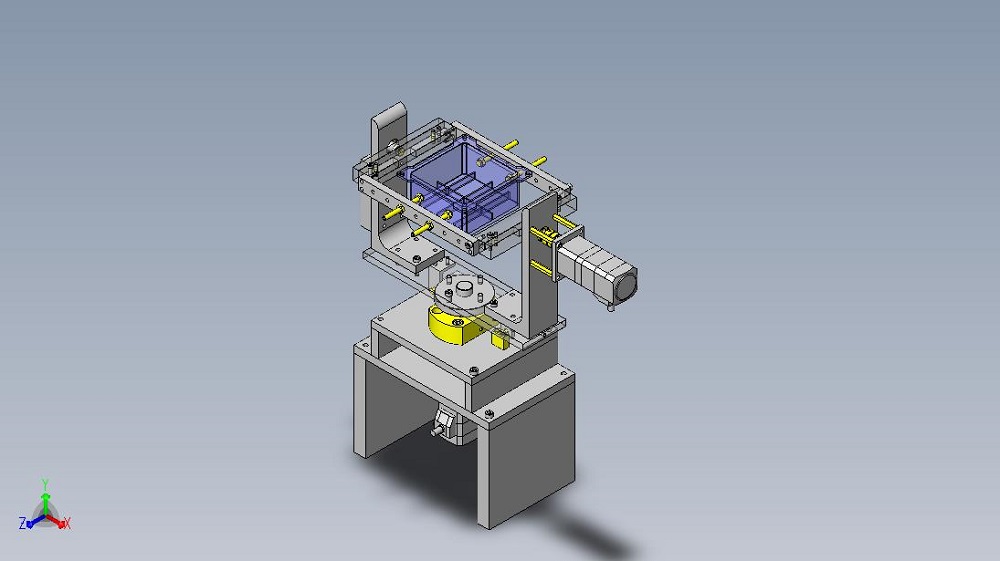

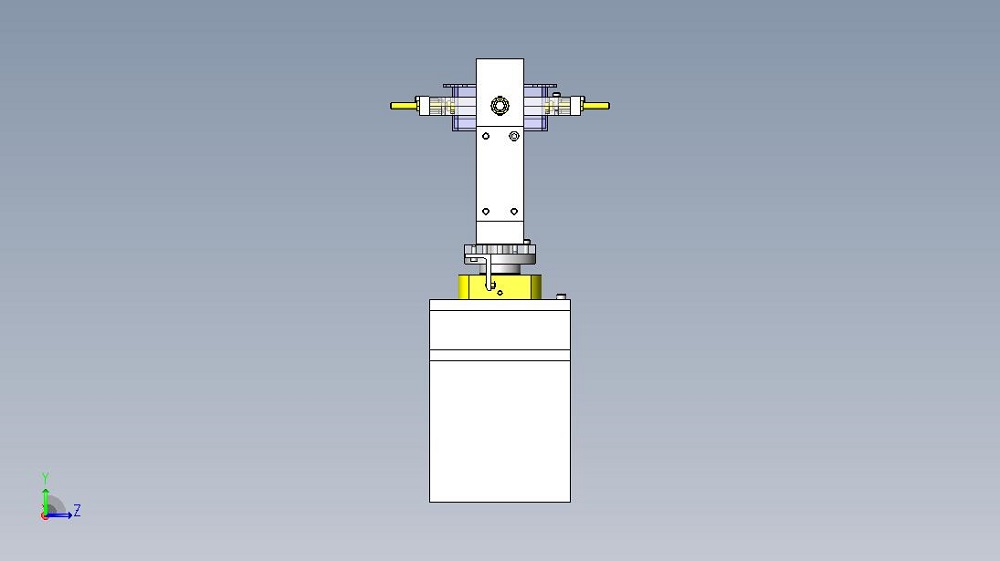

1、本案例的工装夹具专用于旋转测量使用;

2、执行3维形状的测量时,工作台和工件进行2轴旋转;

3、可瞬间测量工件形状;

4、测量工具选择非接触式3维数字化仪;

5、动作、操作性 手动设置及撤除工件,在调整作业后使用自动控制进行测量;

6、使用2个马达的自动旋转机构;

7、本机的工作台旋转角度限定在最大180°的范围内;

8、为了防止工件旋转用马达的绕线及断线,在考虑接线长度的基础上,另行增加保护管等固定在旋转工作台侧;
